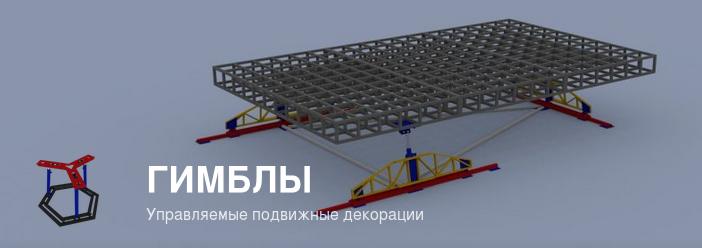

Гимблы

Как снимают землятресение? Катастрофу? Аварию? Сказочную Чёрную молнию?

Gimbal (англ.) — карданный подвес. На русском языке звучит и пишется как “гимбл” или “гимбал”. В кинематографе гимблом называют устройство, приводящее в движение декорацию или технику (самолёт, автомобиль, корабль и т.п.) для имитации передвижения.

В этой статье мы рассмотрим четыре примера гимбла (gimbal),
которые имитируют:

  1. Полёт на ступе
  2. Переворачивание корабля
  3. Движение автобуса
  4. Корабль на волнах



Гимбл (gimbal), имитирующий полёт на ступе

Для плеера требуется установить Flash Player

Этот гимбл должен наклонять ступу в двух степенях свободы и вращать её вокруг своей оси. Наклоны платформы, на которой прикреплён посредине поворотный механизм нужно осуществлять относительно некоего шарнира, в качестве которого зачастую применяют кардан (отсюда и название gimbal — кардан). Всвязи с тем, что это полёт, а значит движения должны быть плавные и дрейфующие я решил, что здесь лучше всего в качестве привода использовать пневмоцилиндры.
Я с удовольствием работал в паре с гениальным специалистом — Глебом Егоровым. Вначале была проведена серьёзная работа по разработке гимбла, сделана полная 3d модель с расчётом движения и скорости ступы, положения и размера хромакейного фона и высоты. Затем был сварен металлокаркас и установлены приводы. Отладка длилась около 3-х дней. Более подробно можно посмотреть на страничке р/р “Воронцовские сухарики”. Изготовление ступы — “Моя студия”.

Данный гимбл хранится на складе и предоставляется в аренду.




Гидравлический гимбал (gimbal),
имитирующий переворот корабля

Для плеера требуется установить Flash Player

Этот гимбл целиком изготавливала компания “Моя студия” под руководством Сергея Котова. Я лишь разработал габариты и принцип металлоконструкции. Сергей также взял на себя доставку на RWS и сборку каркаса. Затем мы с Глебом установили гидравлику и отладили её. Изготовление декорации — студия “RWS”. Работу этого гимбла можно посмотреть на странице «Гимбл, имитирующий переворот катера на воде»




Пневмогидравлический гимбал (gimbal),
имитирующий активную езду троллейбуса

Для плеера требуется установить Flash Player

Для плеера требуется установить Flash Player

Гимбл, который не имеет никакой платформы. Приводы движения напрямую зафиксированы на корпусе троллейбуса. В первом варианте они поднимают и опускают кузов как домкраты, позволяя резко и круто двигать его, а во втором варианте более плавные движения, но сильно похожи на работу амортизации троллейбуса, так как пневмоподушки как раз располагались между кузовом и рамой. Для мелкой тряски заднее левое колесо было оснащено дополнительным гидроцилиндром. Посмотрите видео на странице «Гимбл, имитирующий активную езду троллейбуса»




Гидравлический гимбал (gimbal),
имитирующий движение корабля по волнам

Для плеера требуется установить Flash Player

Декорация — интерьер, трюм корабля, трюм-тюрьма, которая должна качаться, имитируя качку на волнах. Расчётный вес декорации с людьми составил около 15 тонн, поэтому решение — качать декорацию гидравлической тягой. Декорацию изготовила компания “Моя студия”, я установил на неё гидравлику. Гидравлика могла управляться как в режиме автоматического реверса, так и ручного управления.
Более подробно о разработке, 3d моделировании и иготовлении этого гимбла можно узнать, посетив страничку кинокартины “Новая земля”


Как правило гимблы отличаются по количеству степеней свободы. Чем больше осей вращения у него — тем он сложнее и требует больше финансовых и временных затрат. Зачастую заказчики заказывая гимбал не знают как поставить задачу, да и режиссёры если и снимали подвижные декорации, то вряд ли все, и скорее всего не знают какими они могут быть и какой вариант будет эффективнее работать в кадре, при этом минимально затратив бюджетные и трудовые ресурсы. Cтатья «Как заказать гимбал» поможет определиться в выборе гимбла.
